Caratteristiche Tecniche | |
---|---|
Materia prima | Hostaform |
Principi di filetto | 2 - 3 - 4 |
Tolleranze boccola | |
D, L1, L2, S | ± 0,1 mm |
Gioco vite-madrevite | Secondo specifica interna Montesi |
Tolleranze di accoppiamento entro i range previsti dalle tolleranze di filettatura 7e (vite) 7H (madrevite) | |
tolleranza assiale standard | 0,10 mm |
tolleranza radiale standard | da 0,10 mm a 0,30 mm in progressione sui diametri |

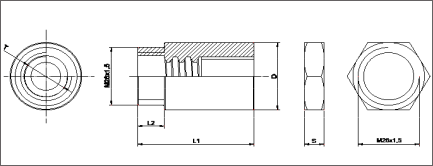

![]() | Materiale che presenta ottimo rendimento, buone proprietà igroscopiche ed autolubrificanti. |
Codice Articolo | Filetto | Principi di filetto | Verso | ∅ | L1 mm | L2 mm | S mm | |
---|---|---|---|---|---|---|---|---|
S | MH16082D | Tondo 16x08 (P4) | 2 | dx | 31,5 | 42 | 12 | 8 |
S | MH16123D | Tondo 16x12 (P4) | 3 | dx | 31,5 | 42 | 12 | 8 |
S | MH20164D | Tondo 20x16 (P4) | 4 | dx | 31,5 | 42 | 12 | 8 |
