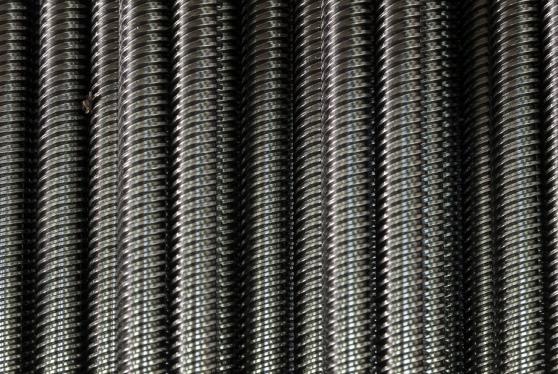

Filetto ottimizzato multiprincipio – Acciaio al carbonio

Caratteristiche costruttive e prestazionali

Vasto campo di impiego negli azionamenti finalizzati alla movimentazione di carichi modesti con ridotte velocità di traslazione. Viene fornita tagliata a misura con smusso ed intestatura delle estremità.

Impieghi consigliati

Gamma RASms

Vasto campo di impiego negli azionamenti finalizzati alla movimentazione di carichi modesti con ridotte velocità di traslazione. La versione a due principi raddoppia la velocità di avanzamento e trova largo impiego negli azionamenti economici per i settori del posizionamento. Viene fornita tagliata a misura con smusso ed intestatura delle estremità.

Precisione di passo

La gamma RASms è realizzata in classe C8 (0,100mm/300 mm). Il controllo è effettuato “on process” mediante strumentazione digitale a garanzia del mantenimento dei valori prefissati.

Rettilineità

La rettilineità è controllata con procedure qualitative a garanzia del mantenimento dei valori prefissati.

Caratteristiche meccaniche materia prima

Acciaio al carbonio C20

Garantisce buoni risultati di durezza superficiale sul filetto e presenta ottima lavorabilità ad asportazione.
Dati TecniciGamma RASms
FilettaturaFiletto arrotondato
Tolleranza filettatura7e
Numero di principi2 - 3 - 4
Diametri disponibili
2 - 3 - 4 principi16 - 20mm
Passi disponibili
2 - 3 - 4 principi8 - 16mm
Senso di rotazionedestro e sinistro
Lunghezza max3000mm
Classe di Precisione ISO 3408-3C8 = 0,100mm su 300mm
Rettilineità0,10 - 0,50mm su 300mm
