Filetto ottimizzato multiprincipio – Acciaio inox

Caratteristiche costruttive e prestazionali

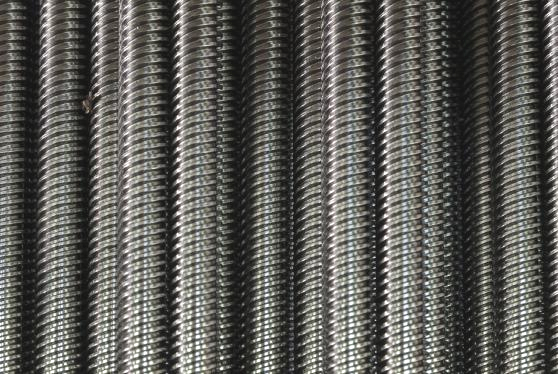

Viti di comando rullate a profilo di filetto arrotondato. Gli azionamenti con viti di comando rullate rappresentano una soluzione economica ed efficace per costruzioni nei settori della movimentazione.

Impieghi consigliati

Gamma RISms

Vasto campo di impiego negli azionamenti finalizzati alla movimentazione di carichi modesti con ridotte velocità di traslazione in ambienti umidi ed ossidanti. La versione a più principi moltiplica la velocità di avanzamento e trova largo impiego negli azionamenti per i settori del posizionamento in ambienti aggressivi. Indicata per soluzioni nel settore nautico. Viene fornita tagliata a misura con smusso ed intestatura delle estremità.

Precisione di passo

La gamma RISms è realizzata in classe C8 (0,100mm/300 mm). Il controllo è effettuato “on process” mediante strumentazione digitale a garanzia del mantenimento dei valori prefissati.

Rettilineità

La rettilineità è controllata con procedure qualitative a garanzia del mantenimento dei valori prefissati.

Caratteristiche meccaniche materia prima

Acciaio Inox A2 Aisi304 1.4301

Buona resistenza alla corrosione degli agenti atmosferici, buona lavorabilità, ottima saldabilità.

Dati TecniciGamma RISms
FilettaturaFiletto arrotondato
Tolleranza filettatura7e
Numero di principi2 - 3 - 4
Diametri disponibili
2 - 3 - 4 principi16 - 20mm
Passi disponibili
2 - 3 - 4 principi8 - 16mm
Senso di rotazione
2 - 4 principidestro
3 principidestro e sinistro
Lunghezza max3000mm
Classe di Precisione ISO 3408-3C8 = 0,100mm su 300mm
Rettilineità0,10 - 0,50mm su 300mm
