Gamma Swap FAP S ms modulari

Caratteristiche Tecniche
Materia primaInterno filettato in Poliacetale (POM-C)
Principi di filetto2 - 3 - 4
Tolleranze boccola
D1h7
DL, DS, L1, L2, L3± 0,1 mm
IdentificabilitàMarcatura sul bordo del diametro Tr e del verso se SX
Gioco vite-madreviteSecondo specifica interna Montesi
Tolleranze di accoppiamento entro i range previsti dalle tolleranze di filettatura 7e (vite) 7H (madrevite)
tolleranza assiale standard0,10 mm
tolleranza radiale standardda 0,10 mm a 0,30 mm in progressione sui diametri

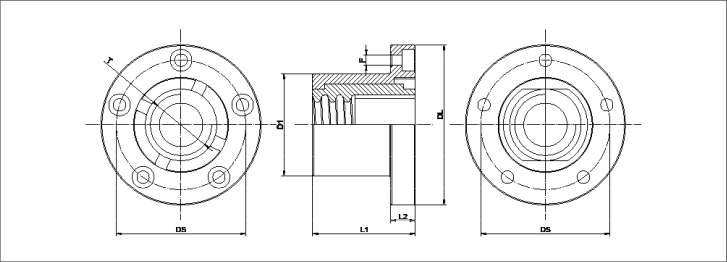

Codice Articolo Filetto Verso DL
mm
D1
mm
L1
mm
DS
mm
L2
mm
Fori Viti
TCCE
8.8
Ghiera
SSWAPFAP S16082DTondo 16x08 (P4)dx68404053125M6M 36x1,5
SSWAPFAP S16123DTondo 16x12 (P4)dx68404053125M6M 36x1,5
SSWAPFAP S18123DTondo 18x12 (P4)dx68404053125M6M 36x1,5
SSWAPFAP S20164DTondo 20x16 (P4)dx68404053125M6M 36x1,5
